Класс прочности и марка стали труб

Каждая труба, будь то нефтепровод или кондиционерный канал, обладает своим уникальным классом прочности, определяющим ее способность справиться с нагрузками и условиями эксплуатации. Понимание этого не только существенно для инженеров и строителей, но и является ключом к эффективному проектированию и обслуживанию разнообразных инфраструктурных систем.

Что такое предел прочности стали

В мире металлургии и строительства, предел прочности стали является ключевым показателем её устойчивости перед разрушением. Физически это выражается в силе, необходимой для разрыва стержневидного образца данной стали. Хотя термин “предел прочности” широко используется, более точным является понятие “временное сопротивление”, но оба термина часто используются взаимозаменяемо.

Прочностные испытания проводятся на специализированных стендах, где один конец образца неподвижно закрепляется, а к другому применяется усилие, нарастающее постепенно с помощью гидравлического или электромеханического привода. Такие испытания имеют важное значение, поскольку они приближены к реальным условиям эксплуатации, что позволяет оценить поведение материала в промышленном контексте.

Предел прочности является показателем максимальной механической силы, которую материал может выдержать перед разрушением. Он зависит от химического состава сплава и процессов обработки, таких как закалка, отпуск и отжиг. Учитывая окружающие факторы и условия эксплуатации, инженеры должны принимать во внимание различные переменные при расчете предела прочности для обеспечения безопасности и долговечности конструкций.

Сталь, несмотря на свою популярность в строительстве трубопроводов, сталкивается с конкуренцией со стороны пластиков и композитных материалов. Тем не менее правильно рассчитанный предел прочности делает сталь надёжным и долговечным материалом, что подчеркивает важность выбора правильной марки стали для конкретного проекта.

Виды предела прочности

При сжатии материала возникает пороговая точка, когда постоянное или переменное механическое напряжение достигает критического уровня. Превышение этого порога приводит к сжатию материала, что может привести к его разрушению или деформации. Пороговое значение для постоянного напряжения соответствует статическому пределу прочности, а для переменного – динамическому. Процесс сжатия механического напряжения происходит за короткий промежуток времени.

При растяжении материала возникает критическая точка, определяющая пороговое значение постоянного или переменного механического напряжения. Превышение этого значения приводит к разрыву металлического материала под воздействием механического напряжения, и это происходит в течение короткого времени. На практике даже небольшое истончение детали может быть признаком достижения пороговой точки, не обязательно дожидаясь фактического разрыва материала.

При кручении возникают максимальные касательные напряжения, которые обычно происходят в критических точках вала и не должны превышать установленные границы. Условие прочности используется для проведения проверочного расчета, определения подходящего сечения и установления допустимого крутящего момента.

При изгибе прочность материала обратно пропорциональна его твердости и увеличивается с процентным содержанием цементирующего металла. Это означает, что химический состав сплава, размеры зерен карбидов и структура слоев цементирующего металла влияют на его прочность при изгибе.

Особую важность имеет толщина прослоек цементирующей фазы. Чем она больше, тем ниже локальные напряжения и тем выше прочность материала. С уменьшением толщины прослоек цементирующей фазы прочность сплава уменьшается. Здесь наблюдается четкая пропорциональность. Для определения предела прочности в изгибе используется метод разрушения образца, подвергнутого воздействию сосредоточенной силы.

Класс прочности и марка стали труб: как они связаны

Согласно ГОСТ 977-88, категории прочности сталей условно обозначаются индексами “К” и “КТ”, за которыми следует число, определяющее требуемый предел текучести. Индекс “К” присваивается отожженным сталям, подвергнутым нормализации или отпуску, в то время как индекс “КТ” применяется к сталям, претерпевшим закалку и отпуск. Например, К48, К52, К60 и так далее.

Когда речь заходит о стали для труб, ее прочность оценивается по временному сопротивлению разрыву, обозначаемому буквой “К”, и измеряется в килограммах на квадратный миллиметр (кгс/мм²). Стандарт ГОСТ 20295-85 устанавливает диапазон значений этого класса прочности от К34 до К60.

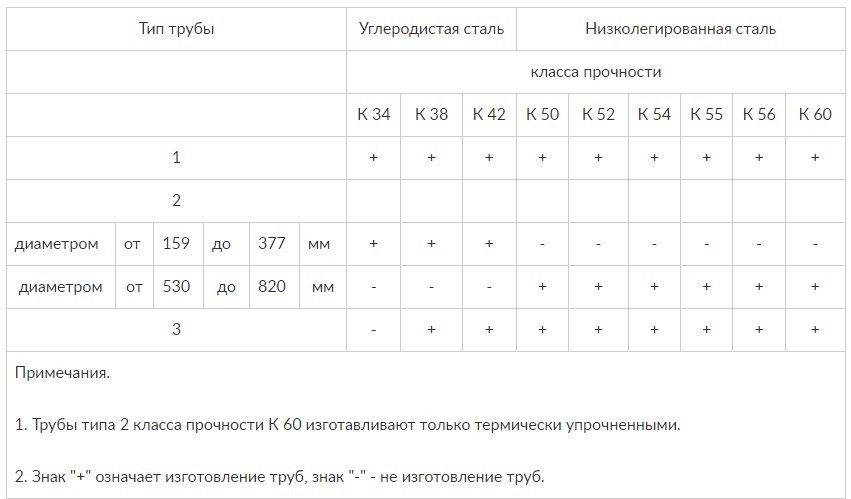

Таблица классов прочности стальных труб

Современные сплавы, применяемые в газовой и нефтяной промышленности, основаны на различных структурных механизмах укрепления:

  • Твердорастворное упрочнение, включающее в себя добавление элементов в кристаллическую решетку металла;
  • Дисперсионное твердение, при котором формируются интерметаллические включения, укрепляющие зерна металла;
  • Измельчение зерна через нормализацию термической обработкой.

Например, класс прочности труб К60 был создан более 30 лет назад с использованием ускоренного охлаждения, что привело к формированию низкотемпературных фаз аустенита в структуре материала (верхний и нижний бейнит, мартенсит), что в свою очередь привело к появлению класса прочности К65.

Технические характеристики стальных труб по классам прочности

Для стального трубопроката характерны следующие особенности.

Класс прочности К48 для труб

Изделия класса прочности К48 способны выдерживать давление до 48 килограммов на квадратный миллиметр. Это бесшовные трубы с диаметром от 42 до 426 миллиметров, изготовленные из углеродистых стальных сплавов и предназначенные для широкого спектра задач. Толщина стенки этих труб может достигать 28 миллиметров.

Существует несколько типов трубного проката класса К48 с различными характеристиками:

  • ТУ-14-3-1971-97: горячекатаные трубы изготовлены из марки Ст.20 и её модификаций, обладающих повышенной коррозионной стойкостью.
  • ТУ 1317-204-0147016-01: хладостойкие трубы с увеличенной сопротивляемостью коррозии, изготовленные из сплавов 09СФ и 12ГФ.
  • ТУ 1308-269-0147016-2003: специальный трубопрокат, устойчивый к холодовому охрупчиванию, из марок 20Ф и 06Х1Ф.
  • ТУ 1317-006.1-593377520-2003: трубы с повышенной эксплуатационной надежностью, обработанные микролегированием,из различных сплавов, таких как 20А, 20ФА, 09СФА, 08ХМФЧА, 13ХФА и других.
  • ТУ 1381-159-0147016-01: трубы с улучшенной поверхностью для нанесения антикоррозийных покрытий, изготовленные из сплавов 09ГСФ, 06Х1 и 06ХФ.
  • ГОСТ 20296-85: для сооружения магистральных газонефтепроводов, нефтепродуктопроводов, технологических и промысловых трубопроводов

Класс прочности К52 для труб

Производят бесшовные горячекатаные трубы с диаметрами от 57 до 426 мм и толщиной стенки от 5 до 26 мм, способные выдерживать значительные перепады давления.

Трубопрокат, соответствующий ТУ 14-3-1972-97 и ТУ 1317-204-0147016-01, обладает повышенной коррозионной и хладостойкостью. Трубы по стандарту ТУ 1317-006.1-593377520-2003 являются микролегированными и обладают увеличенной эксплуатационной надежностью для нужд ОАО “ТНК”. Трубы по стандарту ТУ-14-3Р-91-2004 хладостойкие с высокой устойчивостью к локальной коррозии.

Марки стали, такие как 06Х1, 06 ХФ, 09ГСФ, 12ГФ, 13ХФА 15 ХМФ, и другие, применяются для изготовления этих труб. Сплавы подвергаются дополнительной очистке от вредных примесей и предназначены для транспортировки нефтепродуктов и газа, содержащих соединения серы, и устойчивы к низким температурам.

ТУ 14-3-1573-96 позволяет производить прямошовные изделия с диаметром до 1020 мм и толщиной стенки до 32 мм в северном и обычном исполнении. Технические условия для производства листового материала также определены в ТУ 14-1-4034-96, ТУ 14-1-1950-89 и ТУ 14-1-1921-76.

Класс прочности К56 для труб

Трубы, имеющие класс прочности К56, представляют собой электросварные и бесшовные конструкции, предназначенные для магистральных трубопроводов. Они отличаются высокой эксплуатационной надежностью и коррозионной стойкостью, способны выдерживать значительное давление и экстремальные температуры, благодаря применению технологий микролегирования.

Среди прямошовных труб выделяются:

  • ТУ 14-3Р-28-99, изготовленные из стали 06ГФБАА, которые превосходят многие аналогичные марки по критическим коэффициентам интенсивности напряжений и работают в широком диапазоне температур, начиная от -70 до 450 градусов Цельсия;
  • ТУ 14-3Р-04-94, изготовленные из 12Г2СБ, способные выдерживать расчетные нагрузки до 15 МПа и сохранять ударную вязкость в холодном климате, при этом относительное удлинение при разрыве достигает 20%;
  • ТУ 14-3-1573-88, из микролегированных сталей обычного типа исполнения, таких как 12Г2С, 13ГС, 17ГС, 17Г1С, 17Г1С-У.

Среди бесшовных труб выделяются:

  • ТУ 1317-006.1-593377520-2003, обладающие увеличенной эксплуатационной надежностью;
  • ТУ 1308-226-0147016-02, изготовленные из сплавов с микролегированием, предназначенные для транспортировки различных сортов нефти в климатической зоне с температурой транспортируемых сред до +40 градусов Цельсия.

Класс прочности К60 для труб

Стальные трубы с маркой прочности К60 доступны в различных вариантах, включая прямошовные, спиральношовные, бурильные и обсадные изделия с разнообразной резьбой.

Соответствующие технические стандарты включают:

  • ГОСТ ISO 3183-2015, который устанавливает общие технические требования к стальным трубам, используемым в нефтяной и газовой промышленности;
  • ГОСТ 31447-2012, описывающий общие технические характеристики для нефтегазовой отрасли в России;
  • ГОСТ 31446-2017, который касается насосно-компрессорных и обсадных труб;
  • ГОСТ Р 50278-92, устанавливающий стандарты для бурильных труб с приварными замками;
  • ГОСТ Р 51245-99, описывающий универсальные бурильные трубы и другие.

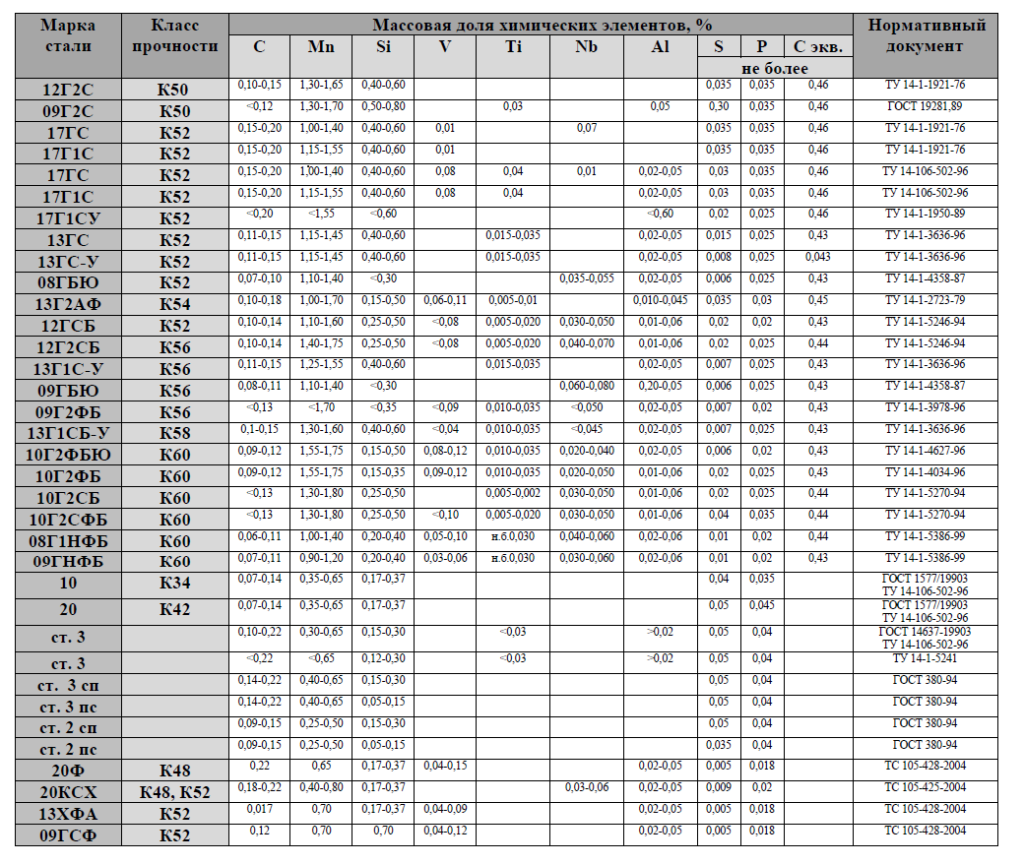

Таблица классов прочности и марок стали с нормативными документами

Химические характеристики и класс прочности труб из стали

В конечном счете, предел прочности стали не является просто обычной характеристикой. Практика показывает, что современному производству все больше требуются именно прочные стальные изделия.
