Конструкции ВУС изоляции

Русская промышленная компания специализируется на производстве труб с изоляцией по конструкции №1 и конструкции №2 из таблицы Ж по ГОСТ 9.602-2016. Данные виды ВУС изоляции стальных труб предполагают нанесение в заводских условиях, что гарантирует высокое качество продукции. На нашем заводе возможно нанести весьма усиленную гидроизоляцию на трубу от 57 до 1420 диаметра с максимальной толщиной стенки 18мм.

По требованию заказчика можно нести защитный слой по конструкции №5, конструкции 7

Вы можете ознакомится с различиями и техническими характеристиками труб разных конструкций.

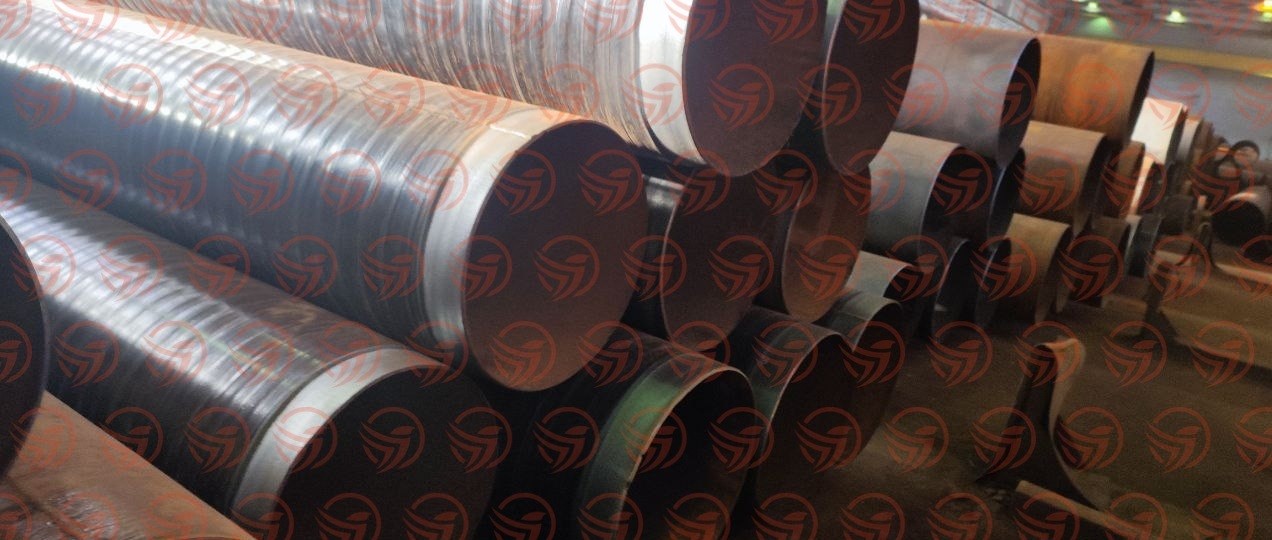

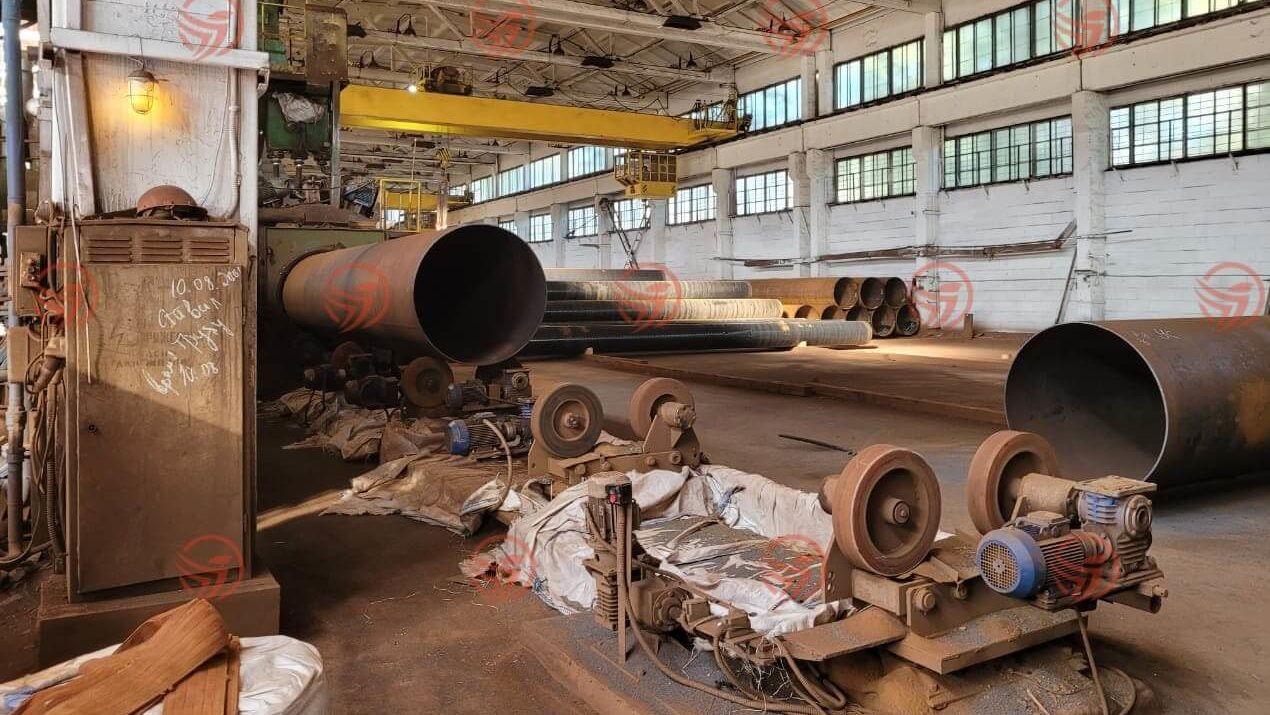

Производство труб в вус/ус изоляции — Производство ВУС изоляции труб

Приложение Ж. Конструкция защитных покрытий строящихся и реконструируемых сооружений.

Таблица Ж.1 Конструкция защитных покрытий

Условия нанесения покрытия	Номер конструк- ции	Конструкция (структура) защитного покрытия	Толщина защитного покрытия, мм, не менее	Диаметр трубы, мм	Максимальная температура эксплуатации, °С
Защитные покрытия усиленного типа
Заводские (базовые)	1	Трехслойное полимерное: — грунтовка на основе термореактивных смол; — термоплавкий полимерный подслой; — защитный слой на основе экструдированного полиолефина Двухслойное полимерное: — термоплавкий полимерный подслой; — защитный слой на основе экструдированного полиэтилена	2,0	До 273 включ.	60
			2,2	От 273 до 530
			2,5	От 530 до 820
			3,0	Св. 820
	2	Двухслойное полимерное: — термоплавкий полимерный подслой; — защитный слой на основе экструдированного полиэтилена	2,0	До 273 включ.	60
			2,2	От 273 до 530
			2,5	От 530 до 820
			3,0	Св. 820
	3	Комбинированное на основе полиэтиленовой ленты и экструдированного полиэтилена: — грунтовка полимерная; — лента полиэтиленовая с липким слоем толщиной не менее 0,45 мм (в один слой); — защитный слой на основе экструдированного полиэтилена	2,2	От 57 до 114 включ.	40
			2,5	От 133 до 259
			3,0	От 273 до 530
Заводские (базовые)	4	Ленточное полимерное: — грунтовка полимерная; — лента изоляционная с липким слоем толщиной не менее 0,45 мм; — обертка защитная с липким слоем толщиной не менее 0,6 мм (в один слой)	1,8	От 57 до 530 включ.	40
Трассовые	5	Ленточное полимерно-битумное: — грунтовка битумная или битумно-полимерная; — лента полимерно-битумная толщиной не менее 2,0 мм (в два слоя); — обертка защитная полимерная с липким слоем, толщиной не менее 0,6 мм	4,0	От 57 до 159 включ.	40
			4,6	От 168 до 1020
Заводские (базовые) и трассовые	6	Ленточное полимерно-битумное или полимерно-асмольное: — грунтовка битумная или асмольная; — лента полимерно-битумная или полимерно-асмольная толщиной не менее 2,0 мм (в один слой); — обертка полимерная толщиной не менее 0,6 мм, с липким слоем	2,6	От 57 до 114 включ.	40
			3,2	От 133 до 426
Заводские (базовые)	7	Мастичное: — грунтовка битумная или битумно-полимерная; — мастика изоляционная битумная или битумно-полимерная, или на основе асфальтосмолистых олигомеров, армированная двумя слоями стеклохолста (стеклоткани); — слой наружной обертки	7,5	От 57 до 159 включ.	40
			9,0	От 168 до 1020
	8	Комбинированное на основе мастики и экструдированного полиэтилена: — грунтовка битумная или битумно-полимерная; — мастика битумно-полимерная модифицированная толщиной от 1,5 до 2,0 мм; — защитный слой на основе экструдированного полиэтилена	3,3	От 57 до 159 включ.	40
			4,0	От 168 до 426
Заводские (базовые) и трассовые	9	На основе термоусаживающихся лент с термоплавким клеем (в один слой)	1,5	До 530 включ.	60
			2,0	Св. 530
Трассовые	10	На основе термоусаживающихся материалов с мастично-полимерным клеевым слоем	1,5	До 530 включ.	40
			2,0	От 530 до 820
Трассовые	11	Двухслойное полиуретановое: — грунтовка на основе эпоксидных смол; — защитный слой на основе полиуретана. Однослойное полиуретановое: — защитный слой на основе полиуретана	1,5	До 1420 включ.	60
Заводские (базовые)	12	Двухслойное полиуретановое: — грунтовка на основе эпоксидных смол; — защитный слой на основе полиуретана. Однослойное полиуретановое: — защитный слой на основе полиуретана	2,0	До 1420 включ.	80
Заводские (базовые)	13	Двухслойное эпоксидное: — грунтовочный слой на основе эпоксидных смол; — защитный слой на основе эпоксидных смол	0,75	До 1420 включ.	80
Защитные покрытия нормального типа
Заводские (базовые)	14	Трехслойное полимерное: — грунтовка на основе термореактивных смол; — термоплавкий полимерный подслой; — защитный слой на основе экструдированного полиэтилена. Двухслойное полимерное: — термоплавкий полимерный подслой; — защитный слой на основе экструдированного полиэтилена	1,8	От 57 до 114 включ.	60
			2,0	От 133 до 259
			2,2	От 273 до 530
			2,5	От 630 до 820
Заводские (базовые)	15	Комбинированное на основе полиэтиленовой ленты и экструдированного полиэтилена: — грунтовка полимерная; — лента полиэтиленовая с липким слоем толщиной не менее 0,45 мм (в один слой); — защитный слой на основе экструдированного полиэтилена	2,2	От 57 до 273 включ.	40
			2,5	От 325 до 530
Заводские (базовые)	16	Мастичное: — грунтовка битумная или битумно-полимерная; — мастика изоляционная битумная или битумно-полимерная, или на основе асфальтосмолистых олигомеров, армированная двумя слоями стеклохолста; — слой наружной обертки из рулонных материалов толщиной не менее 0,6 мм	6,0	От 57 до 820 включ.	40
Заводские (базовые)	17	Силикатно-эмалевое (в два слоя)	0,4	От 57 до 426 включ.	150
	18	Однослойное эпоксидное	0,35	От 57 до 820 включ.	80

Защитное покрытие применяют для труб, используемых при бестраншейной прокладке.
Максимальный диаметр труб с ленточным защитным покрытием, наносимым в базовых условиях, 530 мм. Нанесение ленточных защитных покрытий на газопровод в трассовых условиях ручным способом допускается только в теплое время года (при температуре окружающего воздуха не ниже 10°С).
Для труб диаметром более 114 мм применяют два слоя полимерной обертки.
Толщина мастичного битумного покрытия сварного стыка или отремонтированного в трассовых условиях участка покрытия должна быть не менее 7,5 мм для труб диаметром до 159 мм включительно и не менее 9,0 мм — для трубопроводов диаметром 168 мм и более.
Толщина мастичного битумного покрытия сварного стыка или отремонтированного в трассовых условиях участка покрытия должна быть не менее 7,5 мм для труб диаметром до 159 мм включительно и не менее 9,0 мм — для трубопроводов диаметром 168 мм и более.
Толщину 1,5 мм применяют при нанесении защитных покрытий в трассовых условиях на стыки трубопровода диаметром от 57 до 530 мм включительно.
Примечание — Конструкция защитного покрытия N 5 применяется для изоляции стыков, мест присоединений углов поворотов и ремонта защитных покрытий подземных трубопроводов в трассовых условиях, а также для изоляции стальных резервуаров; конструкция N 15 применяется для защиты подземных несущих конструкций (опор, свай, шпунтов).

Цена на готовое изделие будет зависеть от:
