Как рассчитать загрузку труб с ППУ изоляцией в автомобиль: нормы, таблицы, правила перевозки

Нормы загрузки труб ППУ в автомобиль регулируются ГОСТ 30732-2020 и зависят от наружного диаметра изделия с изоляцией, длины секции и грузоподъемности транспортного средства. При расчёте важно учитывать не только вес партии, но и риск деформации пенополиуретановой изоляции, осевую нагрузку, способ строповки и требования к креплению груза.

От чего зависит загрузка труб ППУ

На количество труб в кузове влияют технические параметры самой продукции и ограничения транспорта:

• Наружный диаметр с изоляцией.
• Длина секции, обычно 6 или 12 м.
• Масса одной трубы.
• Тип оболочки: полиэтиленовая (ПЭ) или оцинкованная (ОЦ).
• Грузоподъемность автомобиля.
• Длина кузова или платформы.
• Возможность боковой или задней погрузки.
• Наличие траверс, строп и крепёжных элементов.

Для предизолированных труб критично избегать точечных нагрузок на теплоизоляционный слой. Если крепление выполнено без прокладок и защитных элементов, наружная оболочка и ППУ-изоляция могут получить повреждения уже на этапе погрузки.

Нормы загрузки по диаметрам и длине

Ниже приведены ориентировочные нормы загрузки, которые используют для предварительного расчёта вместимости транспорта. Фактическое количество труб в машине всегда уточняют по наружному диаметру с изоляцией, массе партии и допустимой схеме укладки.

Для труб длиной 12 метров

Диаметр Ду, мм	Количество труб в машине
57–89	60–90 шт.
108–159	30–50 шт.
219–273	12–24 шт.
325–426	6–12 шт.
530–720	3–6 шт.

Рекомендуемый транспорт:

• Для Ду 57–159 — тентованный автомобиль 20 т.
• Для Ду 219–273 — открытая платформа.
• Для Ду 325–720 — трал 40 т.

Для труб длиной 6 метров

Диаметр Ду, мм	Количество труб в машине
57–89	120–180 шт.
108–159	60–100 шт.
219–273	24–48 шт.
325–426	12–24 шт.

Рекомендуемый транспорт:

• Для малых и средних диаметров — тентованный автомобиль 20 т.
• Для крупных диаметров — открытая платформа или трал.

Вес труб ППУ по диаметрам

Вес трубы с ППУ нужно считать заранее, потому что именно масса чаще всего ограничивает загрузку раньше, чем объём кузова. Расчетная масса одного метра изолированной трубы по ГОСТ 30732-2020 для 1 типа изоляции приведена в таблице ниже.

Наружный диаметр стальной трубы, мм	Толщина стенки, мм	Вес 1 м трубы в ПЭ оболочке, кг	Вес 1 м трубы в ОЦ оболочке, кг
57	3,0	5,60	6,94
89	4,0	10,77	12,33
108	4,0	13,00	14,73
159	4,5	22,08	25,47
219	6,0	38,84	43,84
273	7,0	57,23	64,35
325	7,0	67,85	75,81
426	7,0	91,05	103,98

Формула расчета количества труб:

Количество труб = грузоподъёмность автомобиля / вес одной трубы

Пример для 12-метровой трубы Ду 219 (ПЭ оболочка):

• Вес одного метра трубы — 38,84 кг.
• Вес 12-метровой трубы — около 466 кг.
• Грузоподъемность автомобиля — 10 000 кг.
• 10 000 / 466 = 21 труба.

Этот расчет подходит только как базовая оценка. На практике дополнительно проверяют длину кузова, диаметр с изоляцией, высоту укладки и допустимую нагрузку на ось.

Крепление и защита изоляции

При перевозке ППУ труб важно не только уложить груз по весу, но и защитить пенополиуретановую изоляцию от смятия и продавливания.

Обязательные элементы крепления:

• Деревянные прокладки между рядами.
• Текстильные стропы или канаты.
• Защитные уголки в местах контакта с крепежом.
• Упоры, исключающие смещение по кузову.
• Заглушки или защита торцов от загрязнений.

Допустимые схемы укладки:

• Параллельная, с разделителями между рядами.
• Пирамидальная, если она обеспечивает устойчивость и не создаёт точечных нагрузок.
• Раздельная укладка труб большого диаметра на опоры или ложементы.

Для предизолированных труб особенно опасны жёсткие тросы без защитных прокладок. Если нагрузка передаётся в одну точку, это приводит к деформации оболочки, повреждению теплоизоляционного слоя и снижению ресурса изделия.

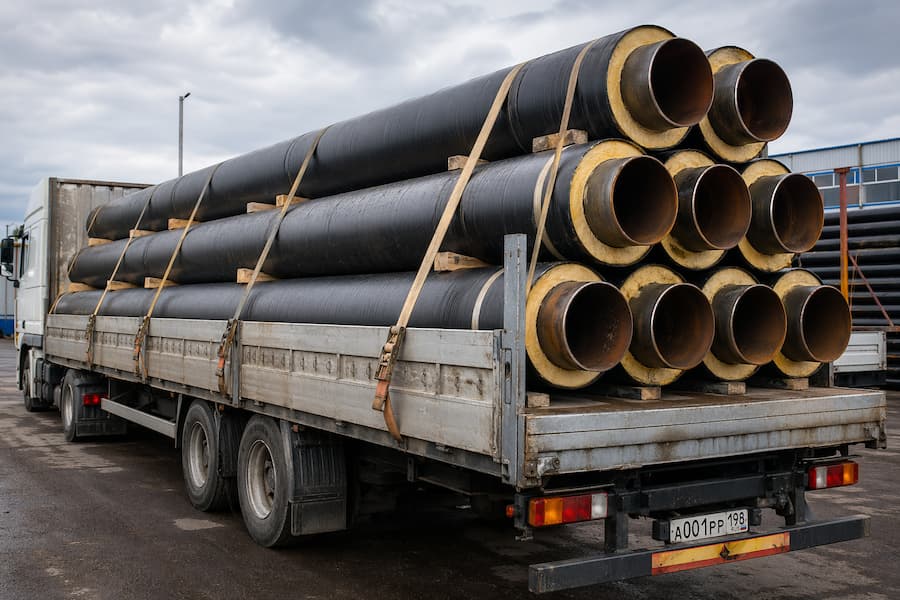

Требования к перевозке ППУ труб: габариты и документы

При автомобильной перевозке необходимо заранее проверить, попадает ли груз в стандартные габариты или относится к негабаритным.

Габариты перевозки

• Ширина — не более 2,55 м.
• Высота — не более 4,0 м.
• Длина автопоезда с грузом — не более 20,0 м, если не возникает превышения по действующим ограничениям.

Если груз выходит за допустимые размеры, потребуется оформление перевозки как негабаритной. В этом случае заранее проверяют маршрут, свес, ограничения по дорогам и разрешение на перевозку.

Сопроводительная документация:

• Транспортная накладная.
• Документы на груз.
• Сертификаты или паспорта на трубы.
• Разрешение на перевозку, если груз негабаритный.
• Сопроводительная документация по партии.

Отдельно нужно контролировать осевую нагрузку на ось. Даже если общая масса не превышает грузоподъёмность автомобиля, неправильное распределение веса по платформе может привести к нарушению требований перевозки.

Перевозка предизолированных труб железнодорожным транспортом

Железнодорожная транспортировка ППУ труб применяется для крупных партий и дальних поставок. В этом случае ключевое значение имеют схема размещения в полувагоне или на платформе, защита изоляции от смятия и правильное стропование при перегрузке.

Для железнодорожной отправки обычно используют:

• Деревянные подкладки и прокладки.
• Разделение по диаметрам и длинам.
• Защиту оболочки от контакта с жесткими металлическими элементами.
• Жесткую фиксацию от продольного и поперечного смещения.

Если предизолированные трубы отправляются несколькими партиями, их лучше заранее разделять по типу оболочки, диаметру и длине секции. Это упрощает погрузку, снижает риск повреждения изоляции и ускоряет разгрузку на объекте.

FAQ

Сколько труб Ду 219 помещается в КамАЗ?

Вес 12-метровой трубы в ПЭ оболочке Ду 219 составляет около 466 кг, при грузоподъемности КамАЗа в 10 тонн в машину поместится около 21 трубы. Но итоговое количество нужно проверять по длине кузова, наружному диаметру с изоляцией и осевой нагрузке.

Нужно ли разрешение на перевозку труб ППУ?

Разрешение требуется в тех случаях, когда груз выходит за допустимые габариты или относится к негабаритным. Если перевозка укладывается в стандартные размеры и массу, достаточно обычного комплекта сопроводительных документов.

Чем опасно неправильное крепление ППУ труб?

Основной риск — повреждение полиэтиленовой или оцинкованной оболочки и смятие пенополиуретановой изоляции. После этого ухудшаются защитные свойства изделия и возрастает риск брака при монтаже.

Можно ли перевозить трубы ППУ без прокладок между рядами?

Нет, такая схема повышает риск смещения, истирания оболочки и точечной деформации изоляции. Для безопасной перевозки между рядами обязательно используют подкладки и разделители.

Материал подготовлен отделом технической экспертизы ООО «РПК», обновлен 24.04.2026
