Входной контроль предизолированных труб: что проверить подрядчику

Трубы в ППУ-изоляции принимают без осмотра, засыпают — и через три года на трассе свищ. Установить производственный характер дефекта уже невозможно: нет акта, нет фотографий, нет протокола замеров. Входной контроль предизолированных труб — единственный этап, на котором ответственность между заводом, поставщиком и подрядчиком можно разграничить документально.

Документы: что запросить до разгрузки

Проверка предизолированных труб начинается не с осмотра, а с документов. До того как партия попадет на объект, у поставщика должны быть:

• сертификат соответствия на трубы ППУ по ГОСТ 30732;
• паспорт качества с указанием номера партии, даты изготовления, марки стали и типа изоляции (1 — стандартный, 2 — усиленный);
• протокол испытаний плотности пенополиуретана (не менее 60 кг/м³), коэффициента теплопроводности (не более 0,033 Вт/(м·К)) и диэлектрической сплошности защитного покрытия;
• протокол гидростатического испытания стальной трубы-носителя.

ГОСТ 24297 прямо требует, чтобы входной контроль включал проверку сопроводительной документации в полном объеме. Без протокола испытаний подрядчик принимает партию без доказательной базы — при возникновении дефекта предъявить претензию заводу будет нечем.

Визуальный осмотр предизолированных труб

После проверки документов — осмотр каждой трубы. Делать это нужно до укладки в траншею, при дневном свете или достаточном искусственном освещении:

• целостность наружной оболочки ПЭНД (или ОЦ): трещины, порезы, вмятины глубиной более 10% толщины стенки — основание для отбраковки;
• срез торца: структура изоляционного слоя должна быть мелкоячеистой и однородной, без крупных пустот и каверн;
• состояние центрирующих опор: смещение, поломка или отсутствие опор означает неравномерную толщину ППУ-изоляции по сечению;
• маркировка на трубе: диаметр, тип изоляции, ГОСТ, номер партии — все должно совпадать с паспортом качества;
• состояние проводников ОДК: концы не должны быть оборваны, скручены или окислены.

Повреждения от транспортировки видно сразу — сколы, следы удара стропами, вмятины от укладки без прокладок. Все фотографируется и вносится в акт входного контроля с указанием номера трубы и характера дефекта. Без этой фиксации подрядчик автоматически принимает ответственность за транспортные повреждения на себя.

Инструментальная проверка ППУ-изоляции

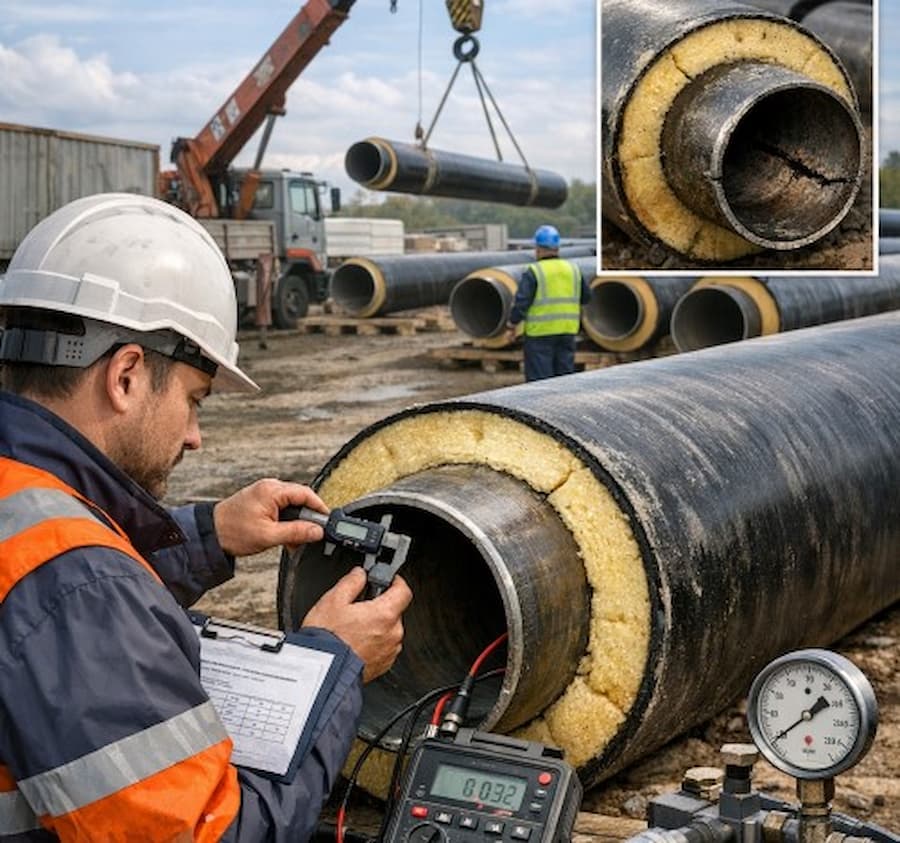

Визуального осмотра недостаточно для выявления скрытых дефектов. На объекте выполняют два обязательных инструментальных контроля:

1. Замер толщины стенки стальной трубы штангенциркулем или ультразвуковым толщиномером на торцах — соответствие проектному сортаменту.
2. Проверка ОДК мегаомметром: сопротивление между проводником и стальной трубой должно быть не менее 1000 МОм·м. Значение ниже нормы указывает на увлажнение изоляционного слоя или повреждение проводника еще до монтажа.

Проверка ОДК мегаомметром занимает не более 15 минут на партию и напрямую выявляет увлажнение пенополиуретана. Влага в изоляции запускает диффузию пара вглубь слоя: водонасыщение ППУ увеличивает коэффициент теплопроводности, термическое сопротивление падает, на стальной трубе-носителе начинается коррозия — и тепловая сеть выходит из строя раньше расчетного срока.

Что проверяет технадзор

Представитель технадзора на объекте контролирует не только факт приемки предизолированных труб, но и ее качество. Типичные замечания при проверке:

• акт входного контроля не составлен или составлен без указания конкретных дефектов;
• в акте отсутствуют ссылки на ГОСТ 30732 и ГОСТ 24297;
• нет протоколов проверки ОДК с числовыми значениями сопротивления;
• не зафиксированы серийные номера труб, принятых в монтажную зону.

Если документация входного контроля неполная, технадзор вправе не подписать акт скрытых работ — и трубопровод не будет принят в эксплуатацию. Без подписанного акта скрытых работ исполнительная документация (СПДС) считается неполной, что блокирует ввод объекта в эксплуатацию и ведет к прямым финансовым потерям для генподрядчика.

Как оформить акт и зафиксировать дефекты

Акт входного контроля составляется в произвольной форме, но должен содержать обязательные реквизиты: дату приемки, наименование и объем партии, ссылку на ГОСТ 30732, перечень проверенных параметров с результатами, подписи представителей подрядчика и поставщика.

При обнаружении дефектов порядок действий следующий:

1. Сфотографировать каждый дефект с привязкой к маркировке трубы.
2. Внести дефектные трубы в отдельный раздел акта с указанием характера и размера повреждения.
3. Направить поставщику письменную претензию со ссылкой на акт и фотоматериалы.
4. Отложить дефектные трубы в отдельный штабель до принятия решения о замене или ремонте — в условиях, согласованных с проектировщиком.

Партия, в которой по результатам выборочной проверки выявлены отклонения по двум и более параметрам, подлежит полной отбраковке. Приемка не возобновляется до замены поставщиком всей партии — это требование ГОСТ 24297 и стандартная практика при строительстве тепловых сетей с бесканальной прокладкой.

РПК поставляет трубы ППУ с полным комплектом документации: паспорт качества, сертификат соответствия и протоколы заводских испытаний входят в каждую поставку. Если вам нужны предизолированные трубы под конкретный объект — оставьте заявку, и менеджер сформирует спецификацию под ваш проект в течение рабочего дня.
