Зачем защищать стальные трубопроводы от коррозии

Стальные трубопроводы нуждаются в защите, потому что контакт металла с грунтом, водой, воздухом и агрессивными компонентами среды постепенно вызывает коррозию. Ответ на вопрос, зачем нужна антикоррозийная защита трубопроводов, простой: она снижает риск сквозных повреждений, утечек, аварийных ремонтов и преждевременной замены магистрали.

Особенно уязвимы подземные участки. После обратной засыпки труба оказывается в среде, где состояние металла сложно контролировать визуально, а устранение дефекта требует земляных работ, остановки участка и восстановления покрытия.

Почему стальная труба разрушается

Коррозия — это электрохимическое или химическое разрушение металла под воздействием окружающей среды. На подземной трубе процесс часто развивается локально: внешне магистраль может выглядеть исправной, но в отдельной зоне стенка уже заметно потеряла толщину.

На скорость коррозии влияют:

• влажность и химический состав грунта;
• соли, кислоты, щёлочи и промышленные загрязнения в почве;
• низкое удельное электрическое сопротивление грунта;
• блуждающие токи вблизи железнодорожных путей, трамвайных линий и промышленных объектов;
• повреждения изоляции при перевозке, укладке или обратной засыпке;
• отсутствие либо недостаточная эффективность электрохимической защиты;
• нарушение защиты сварных стыков.

Чем агрессивнее среда и чем хуже состояние покрытия, тем быстрее развивается коррозия. Поэтому защиту выбирают не только по диаметру трубы, но и по условиям прокладки, назначению трубопровода и расчётному сроку службы.

К чему приводит отсутствие защиты

Неизолированная или повреждённая стальная труба постепенно теряет металл. Коррозия уменьшает фактическую толщину стенки, а значит, снижает запас прочности участка при внутреннем давлении и внешних нагрузках.

Последствия коррозии обычно развиваются поэтапно:

1. На поверхности трубы появляются участки окисления и локальные очаги повреждений.
2. Толщина стенки в местах коррозии уменьшается.
3. Возникают язвы, трещины или сквозные отверстия.
4. Происходит утечка рабочей среды либо разгерметизация трубопровода.
5. Требуются земляные работы, ремонт, замена повреждённого участка и восстановление изоляции.

Стоимость аварийного ремонта обычно выше стоимости правильно подобранной защиты на этапе строительства. Для трубопроводов воды, газа, нефтепродуктов и технологических сред последствия повреждения также связаны с риском загрязнения территории и остановкой технологического процесса.

Какие задачи решает изоляция

Наружная антикоррозийная изоляция создаёт барьер между стальной поверхностью и агрессивной средой. Она ограничивает доступ влаги, кислорода и электролитов к металлу, а также снижает вероятность механического повреждения трубы при транспортировке и монтаже.

Качественное покрытие помогает решить несколько задач:

• уменьшить скорость наружной коррозии;
• защитить трубу при подземной и подводной прокладке;
• снизить влияние влажного, засолённого или загрязнённого грунта;
• ограничить воздействие блуждающих токов в составе комплексной системы защиты;
• увеличить межремонтный период трубопроводной сети;
• сократить объём работ по вскрытию и восстановлению трассы.

При этом покрытие не заменяет расчёт прочности трубы и не устраняет все риски само по себе. Для ответственных подземных сооружений изоляцию рассматривают вместе с электрохимической защитой, контролем качества и правильной технологией монтажа.

Зачем нужна антикоррозийная защита трубопроводов при подземной прокладке

Под землёй труба постоянно соприкасается с грунтом, который может удерживать влагу, содержать соли и проводить электрический ток. Даже небольшое повреждение покрытия становится точкой, где металл контактирует с агрессивной средой и начинает разрушаться быстрее, чем на защищённых участках.

Наиболее тщательного подбора требуют трубопроводы, проходящие:

• под автомобильными дорогами и железнодорожными путями;
• рядом с трамвайными путями и другими источниками блуждающих токов;
• в обводнённых, засолённых или техногенно загрязнённых грунтах;
• под водными преградами и на заболоченных территориях;
• в промышленных зонах, у очистных сооружений и мест размещения отходов;
• на участках, доступ к которым после засыпки будет затруднён.

Для таких условий особенно важно не только выбрать покрытие, но и сохранить его целостность до момента ввода объекта в эксплуатацию. Трубу необходимо правильно складировать, перевозить с защитой покрытия, укладывать без ударных нагрузок и проверять после монтажа.

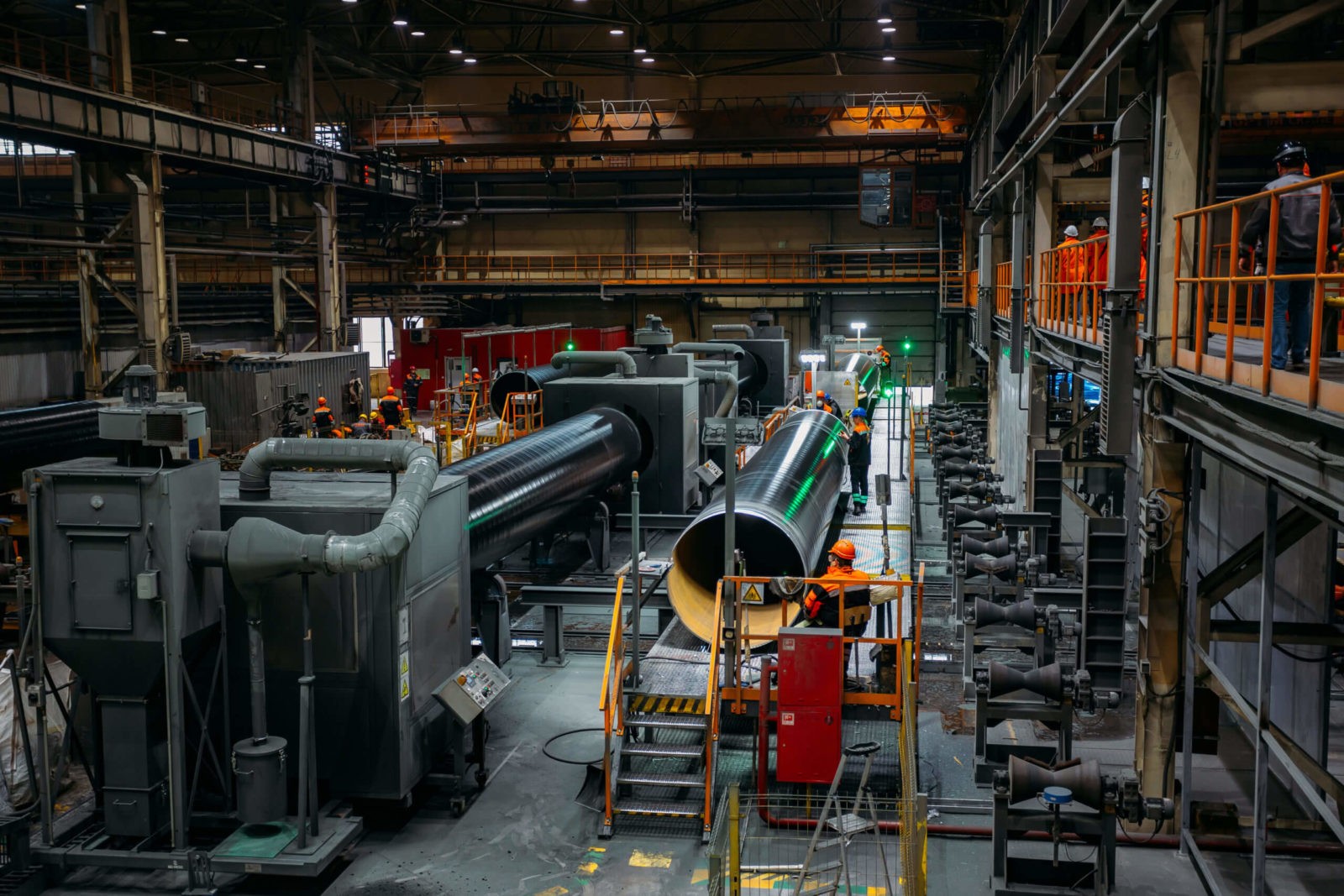

ВУС-изоляция и её назначение

Весьма усиленная изоляция, или ВУС-изоляция, — это наружное защитное покрытие для стальных труб, рассчитанное на эксплуатацию в сложных грунтовых условиях. На практике широко применяется заводская полиэтиленовая изоляция, которую наносят на предварительно подготовленную поверхность трубы.

Перед нанесением покрытия сталь очищают до требуемой степени, затем формируют защитные слои по принятой технологии. Конструкция покрытия зависит от технических требований, назначения трубопровода и выбранной системы изоляции.

В составе заводской полиэтиленовой изоляции могут использоваться:

• подготовленный стальной трубопрокат с очищенной поверхностью;
• эпоксидный или иной грунтовочный слой, если он предусмотрен технологией;
• адгезионный слой для прочного сцепления покрытия с металлом;
• наружный слой экструдированного полиэтилена, защищающий трубу от влаги и механических воздействий.

Многослойное покрытие должно иметь заданную толщину, адгезию и сплошность. Качество оценивают до отгрузки, а после монтажа дополнительно контролируют состояние изоляции на трассе.

Когда покрытия недостаточно

Наружная изоляция эффективна только при сохранении её целостности. Если покрытие повреждено, влага и электролиты получают доступ к стали, а локальный дефект становится зоной повышенного риска.

Комплексная защита может потребоваться в следующих случаях:

• грунт имеет высокую коррозионную активность;
• трубопровод находится в зоне блуждающих токов;
• трасса проходит рядом с электрифицированным транспортом или промышленными электроустановками;
• предусмотрен большой срок эксплуатации без доступа к трубе;
• магистраль относится к ответственным объектам;
• проект требует устройства электрохимической защиты.

В таких условиях используют сочетание изоляционного покрытия, электрохимической защиты, контрольно-измерительных пунктов и регулярного технического обследования. Конкретный состав системы определяют по результатам инженерных изысканий и проектным решениям.

Почему важна защита стыков

Даже качественная заводская изоляция не защищает место сварки двух труб, потому что перед соединением торцы остаются открытыми. После завершения сварочных работ необходимо восстановить защитную конструкцию в зоне стыка.

Для изоляции сварных соединений применяют материалы и технологии, совместимые с основным покрытием трубы. Выбор зависит от типа изоляции, диаметра, условий прокладки и требований проекта.

При восстановлении изоляции стыка важно:

• очистить поверхность от загрязнений, окалины и следов сварочных работ;
• подготовить металл и прилегающие участки заводского покрытия;
• применить совместимую систему защиты стыка;
• обеспечить герметичное перекрытие перехода между трубой и сварным швом;
• проверить сплошность восстановленного покрытия;
• исключить повреждение изоляции при обратной засыпке.

Некачественно изолированный стык может свести к минимуму преимущества заводского покрытия. Поэтому контроль стыков является обязательной частью монтажных работ, а не второстепенной операцией.

Как выбрать защиту для трубы

Выбор покрытия начинается не с названия изоляции, а с оценки условий будущей эксплуатации. Для одной и той же трубы решение будет разным при прокладке в сухом грунте, на обводнённом участке, под дорогой или в зоне воздействия блуждающих токов.

Чтобы подобрать антикоррозионную защиту, действуйте последовательно:

1. Определите назначение трубопровода и характеристики транспортируемой среды.
2. Уточните способ прокладки: подземный, надземный, подводный, в канале или футляре.
3. Оцените коррозионную активность грунта и вероятность воздействия блуждающих токов.
4. Проверьте требования проекта к типу покрытия, толщине изоляции и сроку эксплуатации.
5. Подберите трубу, совместимую с выбранной системой заводской изоляции.
6. Предусмотрите материалы и технологию для защиты сварных стыков.
7. Определите необходимость электрохимической защиты и средств контроля.
8. Запросите документы качества на трубу, покрытие и комплектующие для изоляции стыков.

Такой алгоритм помогает избежать распространённой ошибки, когда трубу в изоляции выбирают только по диаметру и цене. Правильное решение должно учитывать реальную среду эксплуатации и весь жизненный цикл трубопровода.

Где применяют изолированные трубы

Стальные трубы с наружной антикоррозионной защитой применяют там, где металл необходимо изолировать от грунта, влаги и внешних механических воздействий. Они востребованы как в строительстве новых сетей, так и при реконструкции изношенных участков.

Защищённые трубы используют:

• в системах водоснабжения и водоотведения;
• на нефтепроводах, газопроводах и продуктопроводах;
• в промышленных технологических линиях;
• при прокладке коммуникаций под дорогами и железнодорожными путями;
• в инженерных сетях промышленных площадок;
• на участках пересечения водных преград и заболоченных территорий;
• в трубопроводах, которые прокладываются в агрессивных или обводнённых грунтах.

Для тепловых сетей чаще применяют трубы в ППУ-изоляции, поскольку она одновременно решает задачи теплоизоляции и защиты наружной конструкции. Однако выбор конкретной системы всегда зависит от температуры среды, способа прокладки и требований проектной документации.

Что проверить при поставке

При покупке изолированных труб важно оценить не только внешний вид покрытия. Поставщик должен подтвердить параметры продукции документами, а заказчик — проверить отсутствие видимых повреждений до начала монтажных работ.

При приёмке проверьте:

• соответствие диаметра, толщины стенки и марки стали проектной спецификации;
• тип, конструкцию и толщину наружного покрытия;
• наличие паспорта качества и маркировки партии;
• отсутствие сколов, порезов, вмятин и отслоений изоляции;
• комплектность материалов для восстановления стыков, если они входят в поставку;
• требования к хранению, погрузке, разгрузке и монтажу.

Изолированную трубу нельзя перемещать волоком, бросать при разгрузке или складировать на острых опорах. Повреждения, полученные ещё до укладки, могут не проявиться сразу, но существенно сократят срок службы подземного участка.

Антикоррозийная защита трубопроводов нужна для сохранения металла, герметичности и ресурса инженерной сети. Надёжный результат достигается только при комплексном подходе: правильном подборе трубы и покрытия, контроле качества, защите сварных стыков и соблюдении технологии монтажа.
