Как выбрать стальные отводы для труб

Стальные отводы меняют направление трассы трубопровода без разрыва потока и применяются в системах теплоснабжения, водоснабжения, нефтегазовой отрасли, технологических линиях и промышленных сетях. Чтобы правильно решить, как выбрать стальные отводы для труб, недостаточно назвать условный проход и угол поворота: деталь должна совпадать с трубой по геометрии, материалу, толщине стенки, расчётным нагрузкам и способу монтажа.

Ошибка в подборе отвода может привести к сложностям при сварке, локальным потерям давления, ускоренной коррозии или снижению ресурса всего участка. Поэтому отвод выбирают не отдельно, а как часть конкретной трубопроводной системы.

Что представляет собой стальной отвод

Стальной отвод — это соединительная деталь трубопровода с изогнутой осью. Он перенаправляет поток рабочей среды на заданный угол и соединяется с трубами преимущественно сваркой встык. В отличие от запорной или регулирующей арматуры, отвод не перекрывает и не регулирует поток.

На практике используют несколько основных углов поворота:

• отвод 45° — для плавного изменения направления трассы;
• отвод 90° — для стандартного поворота трубопровода;
• отвод 180° — для разворота потока или формирования компенсирующих участков.

Угол — лишь первый параметр. Для надёжной работы важнее правильно определить исполнение, радиус изгиба и расчётные характеристики детали.

Как выбрать стальные отводы для труб по проектным данным

Начинайте подбор с исходных параметров трубопровода. Если объект проектируется, эти сведения содержатся в спецификации, рабочей документации и расчёте на прочность. При ремонте действующей сети необходимо замерить трубу и сверить характеристики с паспортом участка или результатами обследования.

Для заявки поставщику обычно нужны следующие данные:

• наружный диаметр трубы DDD и толщина стенки SSS;
• угол поворота и требуемый радиус изгиба;
• марка стали трубы и требуемый материал отвода;
• рабочее и расчётное давление, температура среды;
• вид рабочей среды и её коррозионная активность;
• способ соединения — под сварку, фланцевый или иной проектный вариант;
• нормативный документ, исполнение и требования к документам качества;
• наличие наружной антикоррозионной изоляции или ППУ-изоляции.

Такой набор данных позволяет подобрать не «похожую» деталь, а отвод, который можно сварить с трубой без переходных решений и использовать в заданных условиях.

Диаметр и толщина стенки

Главная геометрическая ошибка — ориентироваться только на DN. Условный проход удобен для обозначения трубопровода, но при закупке стальных деталей критически важны фактический наружный диаметр и толщина стенки.

Например, для трубопровода с наружным диаметром 159 мм нельзя выбирать отвод только по обозначению «DN 150». Нужно сопоставить диаметр, стенку, марку стали и исполнение. Если стенка отвода заметно тоньше стенки трубы, соединение может не пройти расчёт или потребовать специальных конструктивных решений.

При выборе проверьте:

• совпадение наружного диаметра отвода и трубы;
• соответствие толщины стенки расчётному давлению и температуре;
• совместимость кромок для сварки встык;
• наличие коррозионного припуска, если он предусмотрен проектом;
• требования к овальности, торцам и геометрическим допускам.

Чем выше давление, температура и ответственность участка, тем важнее точное соответствие размеров. Подбор «по условному проходу» без проверки DDD и SSS допустим только для предварительной оценки, но не для окончательной комплектации.

Угол и радиус изгиба

Угол отвода определяет траекторию трубопровода, а радиус влияет на гидравлическое сопротивление, компоновку и нагрузку на сварные соединения. На ограниченном участке часто приходится выбирать компактное решение, но минимальный радиус не всегда будет оптимальным для режима эксплуатации.

Для трубопроводов применяют следующие варианты:

• крутоизогнутые отводы с радиусом R=1DR = 1DR=1D — подходят для плотной компоновки и типовых поворотов;
• отводы увеличенного радиуса — снижают местное сопротивление и делают изменение направления потока более плавным;
• гнутые отводы по проекту — используют при нестандартной трассировке, больших диаметрах или специальных требованиях к геометрии.

Если по линии проходит жидкость с высокой скоростью, среда содержит абразивные частицы либо важна минимизация потерь давления, предпочтительнее увеличить радиус поворота. Для тепловых сетей и промышленных трубопроводов также оценивают температурные перемещения: отвод может участвовать в компенсации деформаций, поэтому его расположение нельзя выбирать только по удобству монтажа.

Материал отвода и рабочая среда

Материал детали должен соответствовать не только транспортируемой среде, но и температуре, давлению, климатическому исполнению и стали основной трубы. Сварка разных сталей возможна лишь при обоснованной технологии, поэтому без проекта не стоит заменять одну марку другой «аналогичной».

Наиболее распространённые варианты включают:

• углеродистые стали — для воды, пара, нефтепродуктов и неагрессивных сред при параметрах, допустимых проектом;
• низколегированные стали — для эксплуатации при пониженных температурах, повышенных нагрузках или специальных требованиях к прочности;
• коррозионностойкие стали — для химически активных сред, пищевых и технологических производств, а также участков с повышенными требованиями к коррозионной стойкости;
• жаропрочные и теплостойкие стали — для высокотемпературных сред, когда обычная углеродистая сталь не обеспечивает требуемый ресурс.

Марка стали должна подтверждаться паспортом или сертификатом качества на партию. Если трубопровод работает на морозе, под давлением или с опасной средой, дополнительно проверяют требования к ударной вязкости, контролю металла и сварных соединений.

Бесшовный или сварной отвод

Способ изготовления влияет на область применения детали, доступные диаметры и требования к контролю. Бесшовные и сварные отводы нельзя противопоставлять как «хорошие» и «плохие»: правильным будет тот вариант, который соответствует расчёту и нормативной документации проекта.

Бесшовные крутоизогнутые отводы обычно выбирают для ответственных трубопроводов, где важны однородность металла, высокая прочность и отсутствие продольного сварного шва. Для них применяют, в частности, требования ГОСТ 17375 — при условии, что изделие и его исполнение соответствуют области действия стандарта.

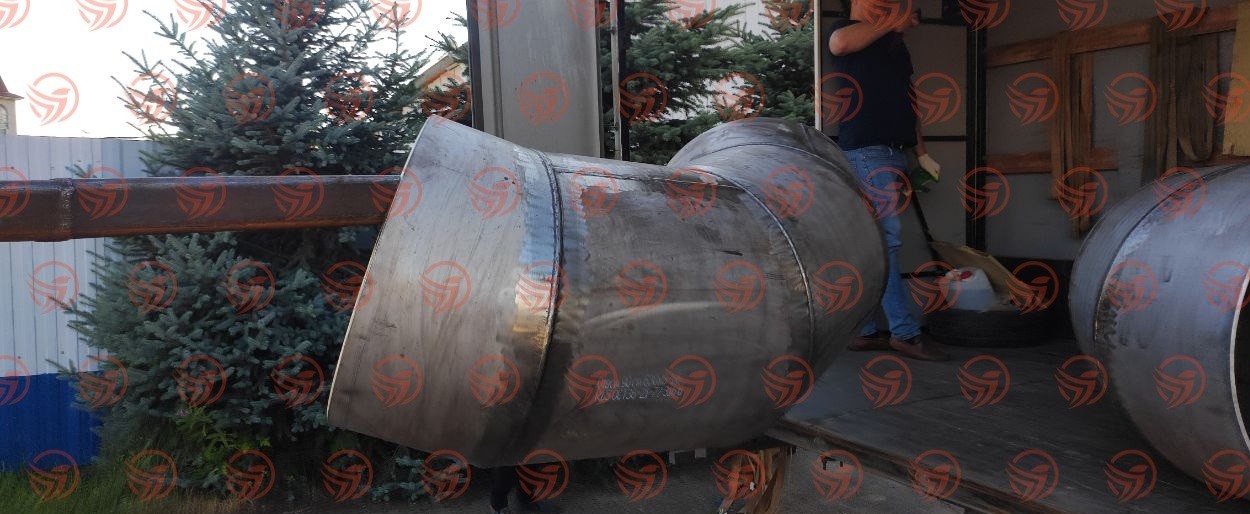

Сварные отводы востребованы на трубопроводах большого диаметра и в проектах, где такое исполнение предусмотрено документацией. Их изготовление может регулироваться ГОСТ 30753, отраслевыми стандартами или техническими условиями. В этом случае важно проверить тип и качество сварного шва, методы неразрушающего контроля и наличие подтверждающих документов.

Выбор делают по проекту, а не по общему правилу «для высокого давления нужен только бесшовный отвод». Расчётная пригодность зависит от комплекса факторов: диаметра, стенки, марки стали, технологии изготовления, категории трубопровода и условий работы.

Соединение с трубопроводом

Для стальных технологических, магистральных и тепловых трубопроводов наиболее распространено соединение сваркой встык. Оно создаёт неразъёмный герметичный стык, но требует подготовки кромок, согласованной технологии сварки и контроля качества.

При подборе учитывают следующие варианты:

• приварной отвод под стыковую сварку — основной вариант для постоянных трубопроводных систем;
• фланцевый отвод — применяют на разъёмных участках, возле оборудования или арматуры, где требуется демонтаж;
• специальные исполнения — используют только по проектной документации, например при переходе на нестандартную схему подключения.

После выбора типа соединения проверяют, совпадают ли разделка кромок, толщина стенок и технология сварки. Для ответственных объектов также заранее определяют объём визуально-измерительного, ультразвукового, радиографического или другого контроля, предусмотренного проектом и нормативными требованиями.

Особенности для труб в изоляции

Если трубопровод имеет наружную антикоррозионную изоляцию, отвод должен быть совместим с системой защиты. Нельзя рассматривать стальную деталь и покрытие как независимые позиции: после сварки необходимо восстановить защиту зоны стыка, иначе коррозия начнётся именно на наиболее уязвимом участке.

Для трубопроводов в ППУ-изоляции подбирают не только стальной отвод, но и комплект для изоляции стыка. Обычно оценивают диаметр оболочки, толщину теплоизоляции, тип термоусадочной муфты или другой системы герметизации, а также требования к контролю герметичности.

Практический пример: для поворота предизолированной теплотрассы недостаточно заказать отвод из стали нужного диаметра. Необходимо обеспечить совпадение параметров рабочей трубы, ППУ-слоя, защитной оболочки и технологии заделки стыка. Иначе на участке поворота возрастает риск увлажнения изоляции и тепловых потерь.

Какие документы запросить у поставщика

Документы позволяют подтвердить происхождение, материал и соответствие деталей заявленным требованиям. Их состав зависит от назначения трубопровода, условий договора и требований проекта, но базовую проверку стоит выполнять для каждой партии.

Запросите у поставщика:

• паспорт качества или сертификат на партию изделий;
• сведения о марке стали, диаметре, толщине стенки и нормативном документе;
• данные о способе изготовления и термообработке, если она предусмотрена;
• результаты контроля сварных швов для сварных деталей;
• информацию о покрытии или комплектности изоляции, если поставляется изолированный отвод;
• маркировку, позволяющую идентифицировать изделие и партию.

Документы должны совпадать с фактически поставленными изделиями по маркировке и количеству. Если отвод предназначен для опасного, высокотемпературного или высоконапорного объекта, состав приёмочного контроля определяет проектная и эксплуатационная документация.

Алгоритм выбора отвода

Чтобы избежать ошибок в заявке и на монтаже, используйте последовательный алгоритм. Он подходит как для новой стройки, так и для замены участка действующего трубопровода:

1. Определите среду, рабочее давление, температуру и категорию трубопровода.
2. Возьмите из проекта или замеров наружный диаметр трубы, толщину стенки и марку стали.
3. Задайте угол поворота и требуемый радиус с учётом трассировки и гидравлического режима.
4. Выберите исполнение: бесшовное, сварное, гнутое или специальное по проекту.
5. Проверьте совместимость отвода с технологией сварки и требованиями к контролю стыка.
6. Учтите наружную изоляцию, ППУ-конструкцию и комплект для восстановления защиты после монтажа.
7. Запросите паспорт качества, сертификаты и сведения о нормативном документе.

Такой подход снижает риск несоответствия деталей на объекте. Поставщику лучше передавать полную техническую заявку, а не только формулировку «отвод 90° на нужный диаметр».

Частые ошибки при подборе

Самая распространённая ошибка — выбрать отвод только по диаметру и углу. Такой вариант может физически подойти к трубе, но не соответствовать расчётной толщине, материалу, температурному режиму или требованиям к сварному соединению.

Не менее рискованно заменять марку стали без согласования с проектировщиком, экономить на документах качества или забывать о восстановлении изоляции после сварки. Для тепловых сетей, нефтегазовых объектов и технологических трубопроводов последствия такой экономии обычно проявляются не сразу, а в виде коррозии, утечек и внепланового ремонта.

Правильно выбранный стальной отвод — это деталь, согласованная с трубой, средой, режимом эксплуатации и монтажной технологией. Если в документации отсутствуют хотя бы диаметр, стенка, марка стали и расчетные параметры, сначала уточните исходные данные, а затем оформляйте заказ.
