Как загружают трубы большого диаметра на автотранспорт

Трубы большого диаметра (ТБД) — крупногабаритные стальные изделия диаметром от 530 до 1420 мм, применяемые в нефтегазовой и коммунальной инфраструктуре. Их погрузка и транспортировка требуют специализированной техники, грамотного такелажа и соблюдения нормативных требований.

Подготовка к погрузке

Прежде чем приступить к погрузке, необходимо разработать детальный план: определить количество изделий, их вес, диаметр и доступное пространство на платформе. Все детали согласовываются с водителем транспортного средства и ответственным за такелаж.

Каждое изделие осматривают на наличие вмятин, трещин и повреждений торцов. Поврежденную продукцию откладывают на ремонт, защитные колпаки и заглушки на торцах устанавливают до начала погрузки — это предотвращает попадание грязи и механические удары.

Выбор транспортного средства

Тип транспорта подбирается исходя из диаметра и длины изделий:

• Тентованный прицеп — для труб диаметром до 600 мм.
• Шторная платформа / бортовой полуприцеп — для диаметра 600–1200 мм.
• Трал (низкорамный полуприцеп) — для ТБД диаметром 1020, 1220, 1420 мм; длина платформы трала достигает 12–35 м.
• Роспуск (прицеп-удлинитель) — применяется, когда длина труб превышает длину платформы тягача; задний конец груза опирается на подвижную тележку.

Для труб диаметром 1420 мм, учитывая их значительный вес, нередко используют специальные ложементы, позволяющие разместить две трубы в габарите одной трубы диаметром 1200 мм.

Такелажное оборудование

Правильный выбор такелажа — ключевое условие безопасной погрузки:

• Траверса — горизонтальная балка с несколькими точками подвеса; распределяет нагрузку равномерно и исключает деформацию тонкостенных труб.
• Захваты для труб — специализированные клещевые или цепные захваты, рассчитанные на конкретный диаметр.
• Стропы (текстильные или цепные) — грузоподъемность стропов должна соответствовать весу поднимаемого изделия; использовать только сертифицированные стропы с бирками.
• Деревянные подкладки / шпалы / прокладки — укладываются на платформу перед размещением труб, исключают прямой контакт металла с металлом и предотвращают перекатывание.

Методы погрузки

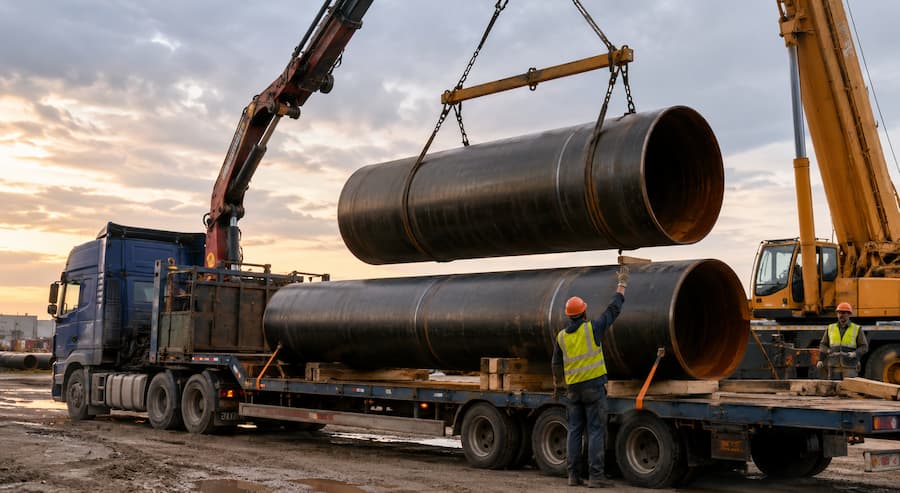

Кран-манипулятор (КМУ) — наиболее распространенный метод для ТБД. Кран-манипулятор, установленный на грузовом автомобиле, поднимает изделие захватом или стропами через траверсу и точно укладывает на платформу. Метод обеспечивает высокую точность позиционирования и не требует отдельной грузоподъемной техники на объекте.

Автокран / стреловой кран — применяется при погрузке большого количества труб или изделий значительного веса (свыше грузоподъемности КМУ). Кран поднимает продукцию с помощью траверсы и устанавливает на транспортное средство; метод требует опытного стропальщика и крановщика с соответствующими допусками.

Метод роллера (роликовые направляющие) — используется для небольшого количества труб диаметром до 530 мм. Изделия накатываются по специальным роликовым рампам с платформы склада на кузов автомобиля, минимизируя ручной труд.

Меры безопасности при погрузке

Безопасность обеспечивается на каждом этапе — от выбора оборудования до закрепления груза:

• Центр тяжести должен располагаться как можно ниже и ближе к геометрическому центру платформы.
• Трубы диаметром более 159 мм перевозятся поштучно или в специально зафиксированных связках.
• Изделия фиксируются кониками — специальными упорами, не позволяющими грузу перекатываться.
• Для стяжки используются сертифицированные ремни, стяжные цепи и клинья; минимум 4 точки фиксации.
• В дождливую погоду платформа и деревянные подкладки должны быть сухими; количество точек крепления увеличивается.
• Первыми загружают изделия большей длины, затем — более короткие.

Нормативная база

Перевозка ТБД регулируется несколькими документами:

• ПДД РФ, п. 23.1–23.5 — требования к массе, распределению нагрузки по осям, габаритам груза и обозначению крупногабаритных грузов.
• Постановление Правительства № 272 — предельно допустимые габариты: длина одиночного ТС — 12 м, автопоезда — 20 м; ширина — 2,55 м; высота — 4 м.
• При превышении допустимых габаритов или массы необходимо получить специальное разрешение на перевозку крупногабаритного груза.
• Скорость движения с крупногабаритным грузом не должна превышать 60 км/ч на дорогах и 15 км/ч на мостах.
• Груз, выступающий за габариты ТС сзади или спереди более чем на 1 м, обозначается знаком «Крупногабаритный груз» и световыми отражателями.

Сопроводительные документы

Для перевозки ТБД как крупногабаритного груза оформляют:

• Специальное разрешение Росавтодора (при превышении стандартных габаритов).
• Маршрутный лист с согласованным маршрутом.
• Товарно-транспортная накладная на груз.
• Сертификаты на стропы и такелажное оборудование.

Ответы на частые вопросы

Какой кран нужен для погрузки ТБД?

Для большинства задач достаточно кран-манипулятора (КМУ) грузоподъемностью от 5 до 20 тонн; для труб 1420 мм весом свыше 15 т/п.м. применяют автокраны грузоподъемностью от 25 тонн.

Как крепить трубы большого диаметра на платформе?

Используют коники, деревянные подкладки, текстильные стяжные ремни и цепные стяжки не менее чем в 4 точках; центр тяжести фиксируют по оси платформы.

Нужно ли разрешение на перевозку ТБД?

Да, если труба выступает за габариты транспортного средства более чем на 1 м сзади или по ширине превышает 2,55 м — оформляется специальное разрешение на перевозку крупногабаритного груза.

Можно ли загрузить трубы без крана?

В ряде случаев — да: некоторые трубовозы оснащены встроенными роликовыми рампами или бортовыми КМУ для самостоятельной погрузки.

Какова максимальная длина труб для автотранспорта?

Для одиночного транспортного средства — до 12 м; при использовании роспуска в составе автопоезда — до 20 м; на специализированных раздвижных тралах платформа достигает 35 м.
